YC-8689線材測試機簡易操作說明

作者：發布時間：2018-12-11512743 次瀏覽

一、 測試機基本操作

1. 文字數字輸入：在做檔案存儲時要求輸入文字數字，第一次按下為該按鍵數字第2—4次分別代表數字鍵上方由左到右之大寫英文字母；

2. 移動：您可用[←] [→] [↑] [↓] 移動游標；

3. 確認：[Enter] 為一般之確認鍵；

4. 量測：[TEST]為量測啟動鍵，[EXIT]為跳離鍵；

5. 另選：加[Shift]鍵可啟動該鍵盤上方功能；

簡單安裝程序：（測試機外殼必須接地，防靜電干擾）

a.請確認電源供應器的電源，接上電源為AC115V或AC220V。（有使用115V電壓時請注意）；

b.開啟電源，系統會進行自我檢測，在無治具狀態或確定治具（本身無絕緣不良！開路或短路）狀態良好之情況下，所有自檢均顯示OK；

c.（注：若有時開機，第9項INSUL[絕緣檢測]檢測NG，則考慮降低絕緣測試條件進行溫機直至測試穩定，后面有講到溫機簡單操作步驟；

二、 綜合測試模式：

1．即時測試：

a.按[File]鍵，進入檔案設定畫面，再按（建立新檔）所對應之軟件鍵，輸入檔案名按[Enter]鍵確認

b．[Cond]鍵入導通測試條件（幾歐）一般設為3歐，導通測試模式為“一般”，瞬間導通測試次數為1次，導通阻抗值調整正常狀態為“0”線材歸零“無”按SAVE+Enter鍵存檔

c．按[Hipot]鍵進入高壓編輯狀態畫面，設定測試電壓，測試時間及測試規格測試模式只開“二分快速”，測試點數一律設定128點。按SAVE+Enter存檔

d．按[Model]鍵進入測試模式設定畫面，依條件選取設定[1].[2].[4].[8].[9].[10].[11]項，再按[測試項目]對應之軟件鍵進入測試項目設定畫面，按[↓]鍵移動光標依次確認測試項目。（右上角[項目選擇]鍵為選擇確認鍵）再按SAVE+Enter存檔

e.插上治具連接好待測試線材樣品（良品），按Learn鍵學習資料，SAVE+Enter存檔。按[EXIT]跳離主畫面。按TEST鍵即可測試

2．已存測試：

a．即調用已經設定好。并儲存在記憶體內之檔案的執行測試操作程序：

b．按下File鍵，按[↑][↓]移動游標，覆蓋欲選取之檔案名稱：按Enter鍵即選取完成，c．若選取錯誤可重復a.b步驟

逐個檢視，Cond.Hipot.Model畫面確認設定無誤，按Test鍵即可測試

三、 單邊測試：

單邊測試時機臺外殼必須接地，只有Port A （A槽）有效

操作步驟：

1. 按File鍵建立檔案。

2. 按Hipot鍵設定高壓編輯（與其他設定相同），因單邊不能測導通，故無需設定Cond（導通）

3. 按Model鍵，進入測試模式設定畫面：

當測試模式設定中之線材類設定為“單邊”，且單邊測試靈敏度設定為“50”此時進行短段路學習：舉例如下：

將線材置入Port A（A槽）按下Learn鍵，LCD顯示畫面如下：

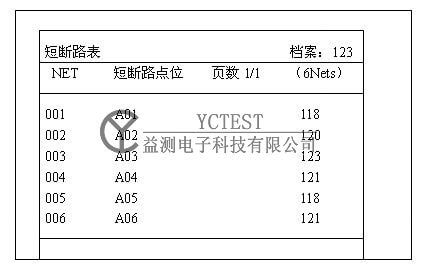

一般上無線狀態所量測試出來的數值為20左右，所以很明顯地可以看出有線點位及點數，此時便可依需要設定單邊測試靈敏度（建議設在有線與無線數值之中）以此為例，我們將單邊測試靈敏度設在60左右（約20~120之中間值），再按Learn鍵LCD即顯示出：

由此可知有線數為6，即6條線

單邊測試靈敏度判斷有線與否（線越長靈敏度數值越高），當顯示出的靈敏度數值大于您所設定的單邊測試靈敏數值時，即判斷為有線。

（注：單邊待測線材很短時，要求外接測治具越短越好。）

四、點測

1.按File鍵建檔

2.設定Cond.Hipot測試條件

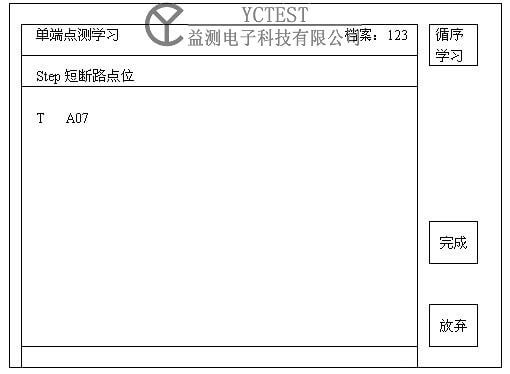

3.在Model鍵中進入測試模式設定畫面，線材種類設定為“點測”，按Learn鍵LCD顯示如下：

使用自動尋點探針，并將其置入線材指定之點位上（比喻是A01代表紅線），按下S1“循環學習”鍵再用探針接觸（黃線顯示A02），按S1學習，再接觸（白線顯示A03）按S1鍵學習…….可如此多點點測學習，學習完畢再按S4“完成”鍵，LCD將顯示上述畫面和最后點測點位（如A07）再按Enter鍵存檔，按EXIT鍵跳離后，按Test鍵即可依次進行點測。

點測主要測試線材誤配，最大只能有64個步驟。

五、 溫機簡單操作步驟 （自檢第9項INSUL[絕緣檢測]檢測到NG時才要溫機）

1. 按量測快速鍵群組中[File]鍵，進入擋案選取或設定畫面，若選取檔案，則按[↓]鍵移動光標至所選取檔案（黑色覆蓋），再按[Enter]鍵確認選取即可，若要建立新檔，則按畫面右邊提示，按相對應的S1-S6操作輔助鍵，再輸入檔案名，按[Enter]鍵確定即可。（*須接上64PIN對接治具排線，按Learn讀取資料，應讀到64NETS。按SAVE+Enter存儲。
